动态应变仪的工作原理
- 2022-08-29-

  动态应变仪的工作原理

  动态应变仪各部分的作用如下:

  电桥:将应变片电阻的变化转行成电流或电压信号。

  振荡器:供给正弦波交流电压作为电桥的工作电压,并通过信号电压对它进行调幅,输出调幅电压信号送入放大器,同时它也为相敏检波器提供参考电压。

  放大器:由于电桥输出的信号比较微弱,必须经过放大器将电桥送来的调幅电压进行不失真放大。

  相敏检波器:它既具有检波器的作用,又能完成辨别被测信号的相位(如应变信号的拉伸或压缩性质)的任务,实现解调。

  低通滤波器:由于通过相敏检波后,波形中还包含着载波及其高次谐波,因此需要通过低通滤波器滤掉被测应变信号以外的高频成分,得到信号的原形。

  秦皇岛市北戴河兰德科技有限责任公司1992年成立,位于北戴河经济技术开发区,是集研发、生产、经营为一体的科技型民营小企业,通过GB/T19001-2016/ISO9001:2015质量管理体系认证。公司主要产品:系列数字振动传感器、模拟压电加速度传感器、系列应变式传感器、系列压电力传感器、动态电阻应变仪、静态电阻应变仪、滤波器、电荷放大器、振动检测仪、综合测试仪、静态应变测试分析系统、振动(动态)信号采集分析系统、标准应变模拟仪、γ射线料位计、石蜡成型机监测仪、材料力学综合实验台、太阳能供暖及自动控制系统等。

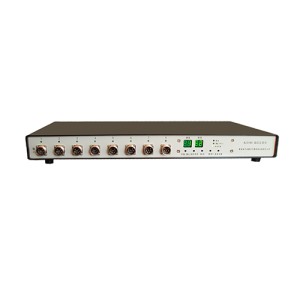

程控动态电阻应变仪
