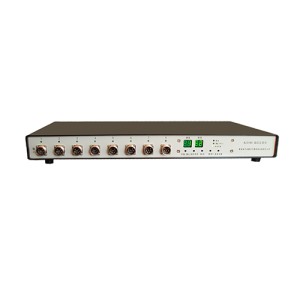

动态应变仪的使用方法
- 2022-09-26-

  1、动态应变仪接好桥盒后,开机预热30分钟,当测量微小应变或潮湿天气,可适当延长一些时间。

  2、根据需要选择好一档桥压,2V、4V或8V。

  3、选择抗混滤波器“转折频率”一般转折频率的选择高于被测信号的3-5倍。

  4、“功能选择”开关置测量档

  5、将面板上“灵敏度选择”开关置“0”档,调节“末级调零”电位器用数字电压表接在仪器后面板电压输出(V)端为0V,然后将“灵敏度选择”开关置1、2、5、10、20任一档,选择哪一档位视被测应变值大小而定,假如1档输出电压值小,可以选择2,或5达到输出电压认为满意为止。“灵敏度选择”开关档位定好后,按“自动平衡”按钮进行自动平衡,如果输出电压值不为0V,调节“平衡微调”电位器使输出为0V。“平衡微调”电位器调到一边不能调节时,请将“平衡微调”电位器调到中间位置,这时再按“自动平衡”按钮自动平衡,然后再继续调节“平衡微调”电位器,使输出为0V。这时仪器零点调节结束可以进行应变测量。

  6、测量结束后,想知道每个通道测量的电压值是多少应变可按照下面第7条操作。

  7、“功能选择”开关置正校或负校,根据测量的正应变或负应变来选择,测量的应变是正应变可选择正校。将校准拨盘置“000”位置,调节“校准调零”电位器,使输出电位为0V,这时改变校准拨盘使输出电压值与刚才在测量档上测得的电压值一致时,此时“校准拨盘”上的数值就是你的测量的应变值。

  8、仪器的后面板,有两种输出,有电流(I)输出和电压(V)输出,通常应接电压(V)输出端上,只有使用负载较重的设备时才接电流(I)输出端(如记录仪等)

  9、桥盒的地需要接到大地,(不是电源线上的零线)。
