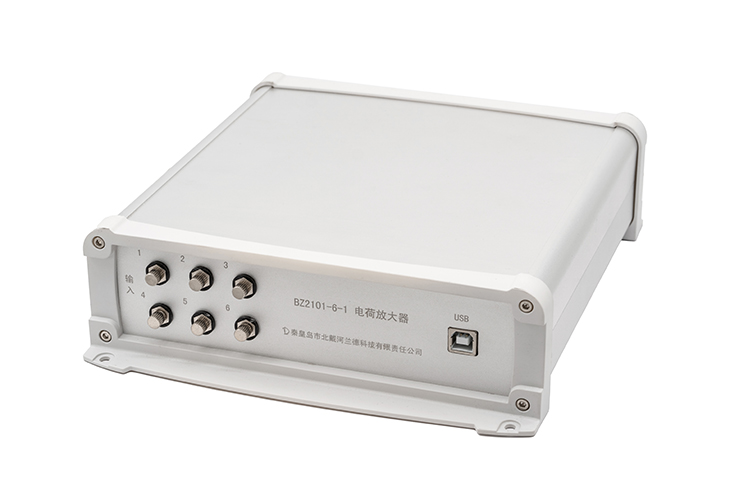

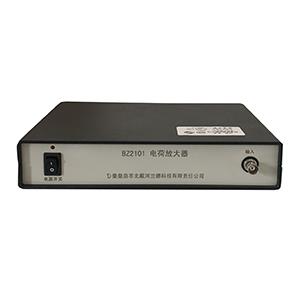

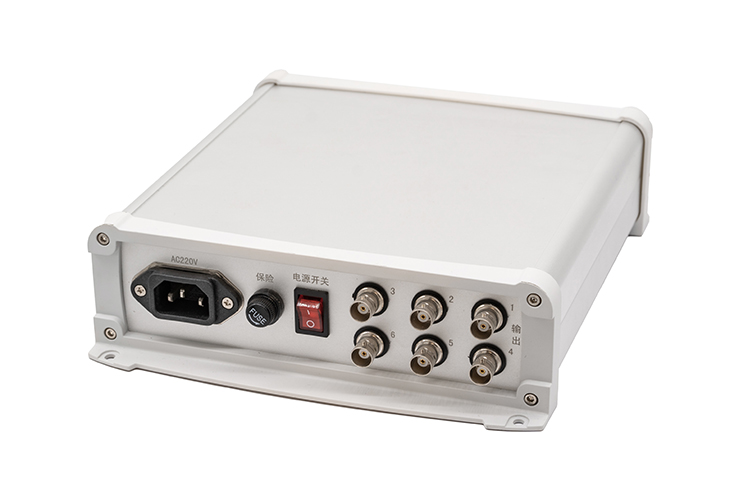

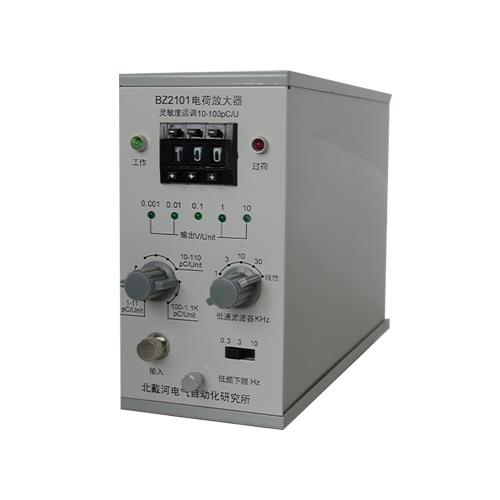

程控型电荷放大器

电荷放大器为模拟信号放大器。专门对电荷、ICP/IEPE、电压、电流4-20mA输出的传感器信号进行放大、高通滤波、低通滤波、抗混滤波、积分功能处理,达到数据采集器要求的模拟信号质量。通过总线技术,可组成庞大的测量系统。

放大器功能和性能模块化,根据需求自由组合。所有功能操作由计算机程控。操作完成后,自动记忆操作结果。设置完成后,可以脱离计算机使用。

广泛应用于航空、航天、国防等尖端技术领域以及铁路、桥梁、建筑、车船、机械、石油、化工、冶金、交通等国民经济领域。

·  电荷输入范围:±4.5×105pC,电压输入范围:±4.5V。

·  ICP输入范围:4~20V,电流输入范围:4~20mA。

·电荷放大倍数:0.01、0.03、0.1、0.3、1、3、10、30、100、300、1000mV/pC。

·电荷转电压传递系数:0.01、0.1、1、10mV/pC。

· 放大电路传递系数:1、10V/V。

·校准电路传递系数:1、2、3、10V/V。

·非线性度:±0.1%。

· 精度:0.5%。

· 输出电压范围:±4.5V。

· 噪声(折合到输入端):10µV有效值。

· 带宽:低通滤波0.16Hz~100kHz。

·低通滤波器转折频率:1、2、5、10、20、50、100、200、500、1k、2.5k、5k、10k、20k、50k、100kHz,衰减速率:-12dB/倍频。

·高通滤波转折频率:直通、1、10、100Hz。

·供电电源:220VAC/0.5A。

·环境温度:-10℃~+45℃。

·通讯接口:USB和RS485标准接口,(单通道只有USB标准接口)。

·外形尺寸:230×160×44mm(1/2/4通道)。440×160×44mm(8通道)



仪器型号分类及功能表:

仪器型号

通道数

功能模块

通讯接口

主模块

双积分模块

抗混滤波模块

USB

RS485

BZ2101

1




BZ2101

2




BZ2101

4



BZ2101

6



BZ2101

8



BZ2103

1



BZ2103

2



BZ2103

4


BZ2103

6


BZ2103

8


BZ2105

2


BZ2105

4

BZ2105

6

BZ2105

8





编号

模块简称

输入变换及放大单元

高通模拟

滤波单元

低通模拟

滤波单元

电荷输入

电压输入

ICP输入

4~20mA

输入

1

电荷




2

电压




3

ICP




4

4~20mA




5

电荷/电压



6

电荷/ICP



7

电荷/4~20mA



8

电压/ICP



9

电压/4~20mA



仪器选型指南:

型号定义:型号-通道数-主模块号

例1:BZ2101-1-1单通道电荷放大器。

例2:BZ2101-4-34通道ICP放大器。

例3:BZ2103-1-1单通道电荷积分放大器。

例4:BZ2103-6-56通道电荷电压积分放大器。

例5:BZ2105-2-1双通道电荷积分滤波放大器。

例6:BZ2105-8-58通道电荷电压积分滤波放大器。
