声纳放大器

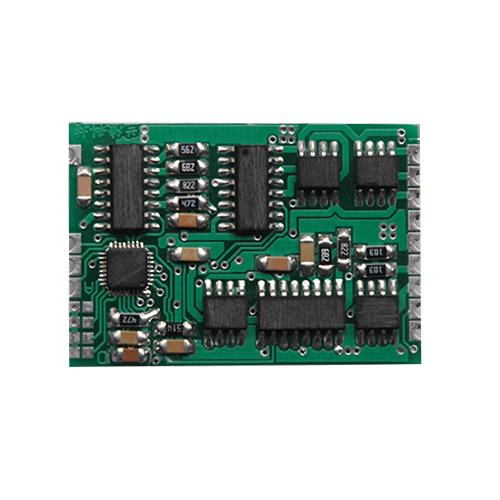

电荷电压电流放大器单通道放大器模块尺寸: 40.5mm×28mm×6mm

放大器技术指标:

1、 增益12分挡:1,2,4,8,16,32,64,128,256,512,1024,2048V/V(可按用户要求增加固定放大倍数)。

2、 高通滤波转折频率4分挡:1,1.5,2.2,3.3kHz(分挡数值可按用户要求调整)。

3、 高通滤波衰减:每挡12dB/倍频+低于1kHz挡12dB/倍频的频带外衰减。

4、 低通滤波转折频率4分挡:4.7,6.8,8.5,10kHz(分挡数值可按用户要求调整)。

5、 低通滤波衰减:每挡-12dB/倍频+高于10kHz挡-12dB/倍频的频带外衰减。

6、 输入方式:差动电压输入。

7、 输入范围:±4.9Vp。

8、 输入阻抗: 109Ω。

9、 等效输入噪声有效值:1.5µV。

10、 输出方式:差动电压输出。

11、 输出差动电压范围:±4.9Vp(用户可选择差动电压±2.4Vp,直流零点2.5V输出)。

12、 幅值精度:0.15%。

13、 供电电压:±5VDC。

14、 电源功耗:60mW。

15、 环境温度:-20~+60℃。

16、 环境湿度:85%。

17、 控制方式:增益、高通滤波、低通滤波换挡由I2C总线控制。

18、 I2C总线电平:0~5V。

19、 I2C总线时钟频率:≤50kHz。

20、 挡位记忆:挡位永久记忆,掉电不丢失。

21、 控制系统睡眠:在控制指令完成后4.19秒内控制系统睡眠。系统睡眠后,主时钟停止工作,程序暂停,数字电路功耗由30mW降至10µW,将数字脉冲的影响降为零。模拟通道正常工作。

22、 控制系统唤醒:系统不需要任何为唤醒而设计的电路或软件。I2C总线通讯开始时,控制系统被唤醒。系统唤醒后,不会丢失唤醒前后I2C总线上对通道控制的任何信息。

23、 可靠性设计:通道内无电位器、无机械调整部件,在较强的冲击振动条件下,在较长时间的自然氧化条件下,仍然有良好的电路可靠性。

24、 稳定性设计:利用两个特性非常接近的器件进行对称性设计,使器件受温度等因素的影响产生的增量互相抵消掉。在所有器件的物理空间和电路连接被确定后,许多新的寄生电容产生并相对固定,通过软硬件在线校准,能够尽量减小信号失真,提高测量精度。
